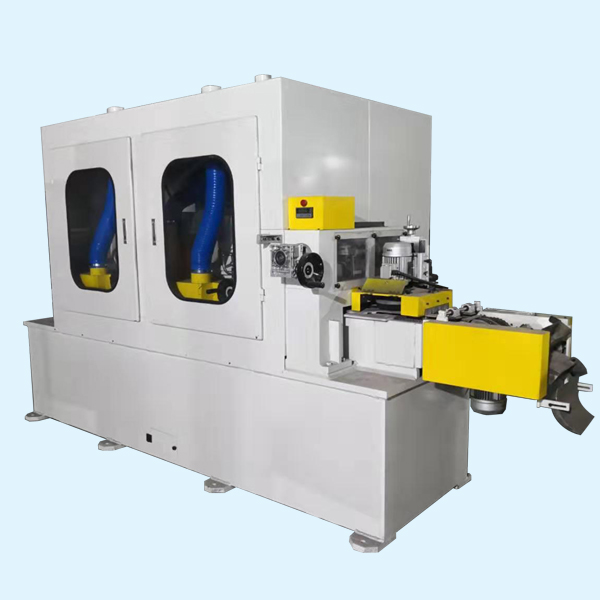

Lineaire slijpmachine voor schijfremblokken

Welke kernverwerkingsmogelijkheden heeft de LHMC-2?

De lineaire slijpmachine voor schijfremblokken realiseert one-stop continue door bewerking van schijfremblokken, waardoor de hele verwerkingsstroom van het product in één enkele toevoer wordt voltooid, zonder secundair vastklemmen en overbrengen, wat de arbeidskosten aanzienlijk verlaagt en de productie-efficiëntie verbetert. Het volledige verwerkingsproces omvat:

Grofslijpen: Vorming van het basisoppervlak van de remblokschijf met hoge materiaalafname-efficiëntie

Rechte groefsteken: Nauwkeurige verwerking van rechte groeven om te voldoen aan de structurele eisen van remblokken

Fijn slijpen: Verfijning van de oppervlakteprecisie om de bijpassende prestaties van remblokken te garanderen

Afschuinen: het verwijderen van randbramen en het optimaliseren van de structurele veiligheid van het product

Borstelen: Polijsten van het oppervlak om de afwerking van het remblok te verbeteren

Terugdraaien van staal: het product omdraaien na de bovenstaande processen om de verwerking van de stalen achterkant te realiseren, waardoor wordt voldaan aan de dubbelzijdige verwerkingsvraag

Wat zijn de belangrijkste technische parameters van de LHMC-2?

De lineaire slijpmachine voor schijfremblokken is ontworpen voor de verwerking van kleine en middelgrote schijfremblokken, met een compacte structuur en uitstekende prestatieparameters, aangepast aan de gestandaardiseerde productie van reguliere remblokspecificaties:

Apparaatgrootte: 3850L×1750W×2450H (mm)

Gewicht uitrusting: 5T

Verwerkte schijfgrootte: Max. 50 mm × 180 mm

Bewerkingsnauwkeurigheid: ±0,05 mm (zorgt voor de precisieconsistentie van massaproductie)

Productiecapaciteit: 1800 PCS/HR (realiseert zeer efficiënte batchverwerking)

Totale configuratie: Geïntegreerde slijpkop met meerdere stations, intelligent transmissiesysteem en nauwkeurig regelapparaat, ter ondersteuning van een 24-uurs stabiele industriële werking

Hoe uitstekend is het maalsysteem van de LHMC-2?

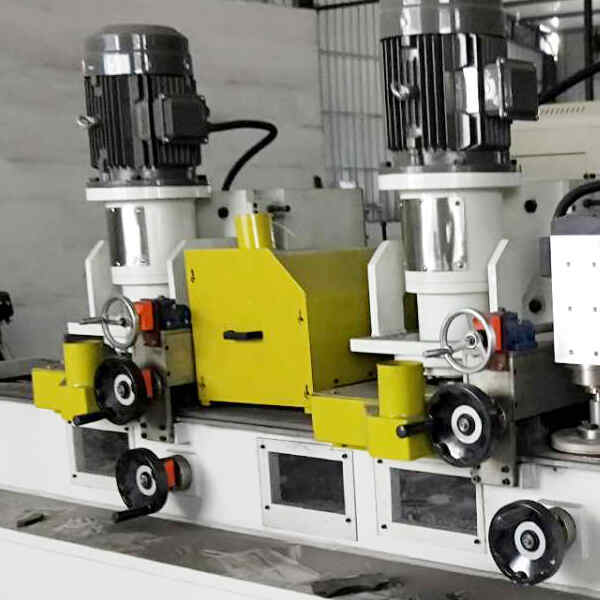

Het slijpsysteem is de kern van de apparatuur, met een verticaal/horizontaal spindel-matching-ontwerp en hoogwaardige slijpcomponenten, met een stabiel vermogen en een hoge verwerkingsprecisie, en alle belangrijke onderdelen worden verwerkt door middel van fijne technologie om een ​​lange levensduur te garanderen:

Ruw slijpen: gegoten amarilwiel met een diameter van 300 mm en verticale spindel, gecombineerd met een krachtige motor van 7,5 kW, met een sterk slijpvermogen

Steken: amaril-gleufstuk met een diameter van 250 mm met horizontale spindel, 5,5 kW motor, waardoor nauwkeurige rechte groefverwerking wordt gerealiseerd

Fijn slijpen: gegoten amarilwiel met een diameter van 300 mm met verticale spindel, 5,5 kW motor, die de fijne slijpprecisie van het remblokoppervlak garandeert

Afschuinen: verticale spindel met 3,7 kW motor, flexibel en nauwkeurig afschuinen voor verschillende specificaties van remblokken

Belangrijkste componenten: De slijpkop heeft een hoekcontactlager en een diepgroefkogelas; De lagerhuls van de slijpkop en de motorflens zijn allemaal geschuurd en uitgegloeid, met een hoge structurele sterkte en slijtvastheid

Welke voordelen heeft het transmissieapparaat?

Het transmissiesysteem maakt gebruik van frequentieomzettingssnelheidsregeling en continu voedingsontwerp, met een stabiele werking en hoge transmissieprecisie, aangepast aan de continue verwerkingsvraag van de stroomlijn met meerdere stations, en het spoor is speciaal behandeld om lage slijtage en een lange levensduur te garanderen:

Transmissiesnelheid: 0-5,5 m/min, traploze snelheidsregeling via frequentieomvormer, passend bij verschillende verwerkingssnelheden

Rijmodus: inductiemotor + frequentieomvormer, stabiel vermogen en energiebesparing

Transmissiespoor: Kogelgeslepen gietijzer 400 met integraal zanddraaien, spoorfrezen + permanentmagneet wit stalen spoor, hoge precisie en lage wrijving

Transmissiemotor: 1,5 kW reductiemotor, met groot koppel en stabiele werking

Voerapparaat: rollenketting met continu invoerontwerp, waardoor een ononderbroken invoer wordt gerealiseerd en een hoog rendement productiecapaciteit wordt gerealiseerd

Hoe gehumaniseerd is het poets- en regelapparaat?

De lineaire slijpmachine voor schijfremblokken is uitgerust met een borstelapparaat met hoog aanpassingsvermogen en een nauwkeurig, eenvoudig te bedienen regelapparaat, dat real-time parameteraanpassing en visuele digitale weergave ondersteunt, wat de moeilijkheidsgraad van bediening en foutopsporing aanzienlijk vermindert:

Borstelapparaat

Uitgerust met speciale borstel en 220V/180W inductiemotor, met in hoogte verstelbare functie, aangepast aan het borstelen van remblokken van verschillende diktes

Realiseert efficiënt oppervlaktepolijsten, verwijdert resterende bramen na het slijpen en verbetert de productafwerking

Regelapparaat

Geleiderail: rechthoekige geleiderail met zanddraaiende schuif (hoogfrequente warmtebehandeling + fijnslijpen van de geleider), met olietankontwerp (36 # smeerolie), geen olielekkage en langdurige stabiele werking

Schroef: Worm + kogelomloopspindel met handwielverstelling, nauwkeurige en gemakkelijke bediening, eenvoudig aan te passen de verwerkingspositie

Digitaal display: 220V digitale display-lichtschaal, real-time visuele weergave van instelparameters, waardoor handmatige leesfouten worden vermeden

Wat zijn de unieke ontwerpen van de apparatuur voor stabiliteit en milieubescherming?

Longhui Machinery combineert fabriekservaring ter plaatse om de uitrustingsstructuur voor de pijnpunten van de verwerking van remblokken, zoals stofvervuiling en uitval van apparatuur, te optimaliseren met een gehumaniseerd en praktisch ontwerp:

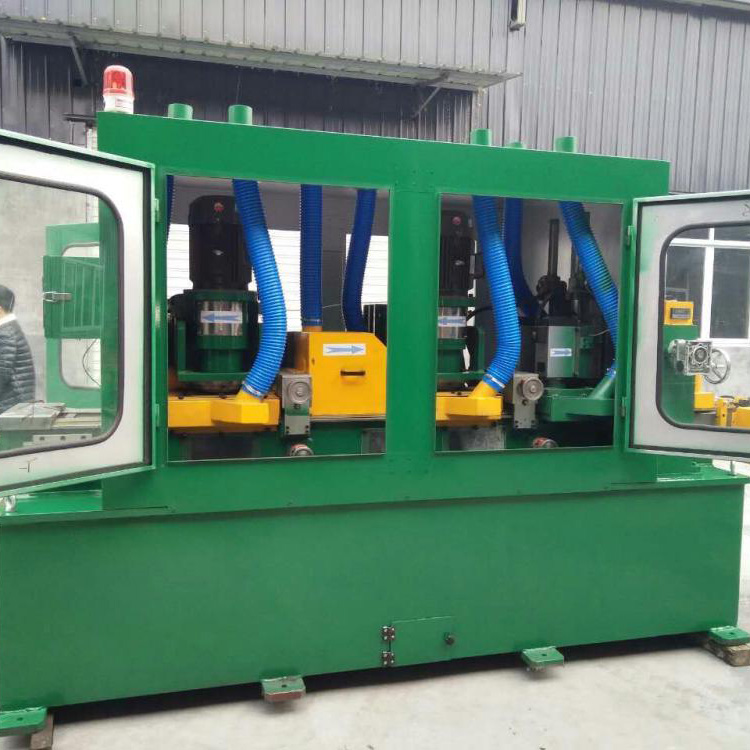

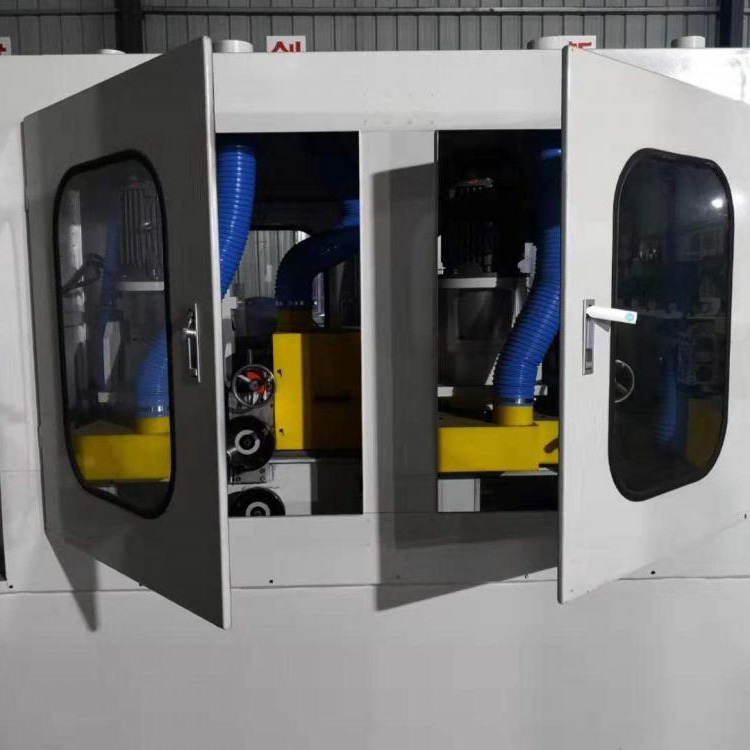

Stofbeheersingssysteem: elke slijpkop is afzonderlijk uitgerust met een gesloten stofkap en gecombineerd met een integrale stofkap in de schaal, die het slijpstof effectief isoleert, de vervuiling van de werkplaats vermindert en voldoet aan de productienormen voor milieubescherming

Draaimodus: mechanische drijfstangoverbrenging + koppelingsmodus, zonder afzonderlijke motor, waardoor het uitvalpercentage van het draaiapparaat aanzienlijk wordt verminderd en de latere onderhoudskosten worden verlaagd

Geïntegreerde structuur: compact totaalontwerp, klein vloeroppervlak, eenvoudig te integreren in de bestaande remblokproductielijn van klanten, waardoor een naadloze verbinding met andere apparatuur wordt gerealiseerd

Waarom kiezen voor Longhui Machinery als uw betrouwbare leverancier?

Als professionele fabrikant van remblokapparatuur met meer dan 10 jaar ervaring in de sector, heeft Longhui Machinery zich altijd ingezet voor het bieden van praktische technische oplossingen voor wereldwijde klanten, en de LHMC-2 kleine schijfcombinatieslijpmachine is de kristallisatie van ons technisch onderzoek en ontwikkeling en de combinatie van de marktvraag:

Professionele kracht:Focus op R&D en productie van remblokapparatuur, met meer dan 10 patenten op gebruiksmodellen, ISO9001- en CE-certificering, en erkend als een nationale hightech onderneming

Productvoordelen:Hoog rendement, laag energieverbruik, stabiele precisie, integratie van verwerking op meerdere stations, aanpassing aan de massaproductievraag van remblokfabrikanten

Aangepaste service:Ondersteuning van OEM/maatwerk, en kan gepersonaliseerde apparatuurtransformatie en productielijnontwerp bieden volgens de verwerkingsspecificaties van de klant en de productievraag

Wereldwijde service:Onze apparatuur is geëxporteerd naar meer dan 30 landen en regio's in Afrika, Azië, Europa en Amerika, met een perfect after-sales servicesysteem en tijdige technische ondersteuning

Kwaliteitsborging:Elke lineaire slijpmachine voor schijfremblokken ondergaat strikte inspecties, tests en inbedrijfstelling vóór levering, en het gestandaardiseerde kwaliteitscontrolesysteem zorgt voor de stabiele werking van de apparatuur op de locatie van de klant.
